HDDレコーダのDVD動作不良修理備忘録

最近、パソコンのHDDをSSDに変えて快適になりましたが、改めてHDDに興味がわいてきました。
電子データの記録用としては重宝します。
クラウド化が進み、データセンター向け大容量HDDの進歩もあるようです。

そこで、身近なところで現役で働いてくれている2007年製HDDレコーダーVARDIA　RD-E160の出番です。


ここ数年、ＤＶＤのトレイを閉めてもすぐＯＰＥＮとなってしまう事象が頻発。
録画予約で電源が入るたびに、トレイが出て騒音問題あり。なんとかならないものかと、デッキの箱を開けてみました。

＜HDD部　Seagate製　ST3160212SCE　160GB＞
元々は DVR（HDDレコーダー）などの民生機器向けに設計されており、古いながらも安定性のあるHDDとして一部で重宝されているそうな。
壊れたとしても交換後リモコン操作で初期化できるようですが、恐らく後10年持ちそうな気がします。


＜ＤＶＤドライブ部＞
問題の装置、SW-9576-E。同型がヤフオクで中古品が出ていますが、古いので程度に疑問あり。
どうしたものか、いろいろ調査。
LG製のDVDドライブに交換した事例もありましたが、まともな中古品の入手も難あり。


ということで、修理チャレンジすることに。
現象としては、CLOSE操作しても閉まったと認識できず、すぐにトレイが開きOPENになる
　－＞接点不良？
　－＞閉まり切っていない？

動画で構造をお勉強したところ、閉まるときに最後に内部のDVD読み書きユニット部がぐいと持ち上がる仕組みのよう。
よくよく観察すると、トレイがしまった後に、モータとプーリーをつなぐゴムベルトが空回りし、DVD読み書きユニット部が持ち上がりきらず、トレイは閉まっても中が上がり切っていないでCLOSEと認識されていないことが判明。
空回りしているプーリーを手で回してあげるとCLOSEになるのを確認、解決の糸口が見えました。
手でDVDユニット部を持ち上げてみると結構な力が必要でした。モーター側のトルクは手で押さえると結構強力なので、最後の力仕事にプーリーゴムの劣化は致命傷のようです。

ということで、ゴムベルトを交換することにしました。
DVDドライブの前側からピンセットを使い、ドライブ装置の分解なしで作業します。
ネットで調べると同等品を入手とかホームセンターで似たようなものを入手とかありましたが、
ちょうど良いものがありました。

先日自転車のタイヤ交換した際に、一部残しておいたチューブです。
ハサミで適当な幅に切り代用。元のゴムより一回りサイズが小さく、またかなり丈夫なので、ベストマッチでした。
交換後、元気よく開閉するようになりました。
DVD再生もバッチリ、めでたしめでたし。

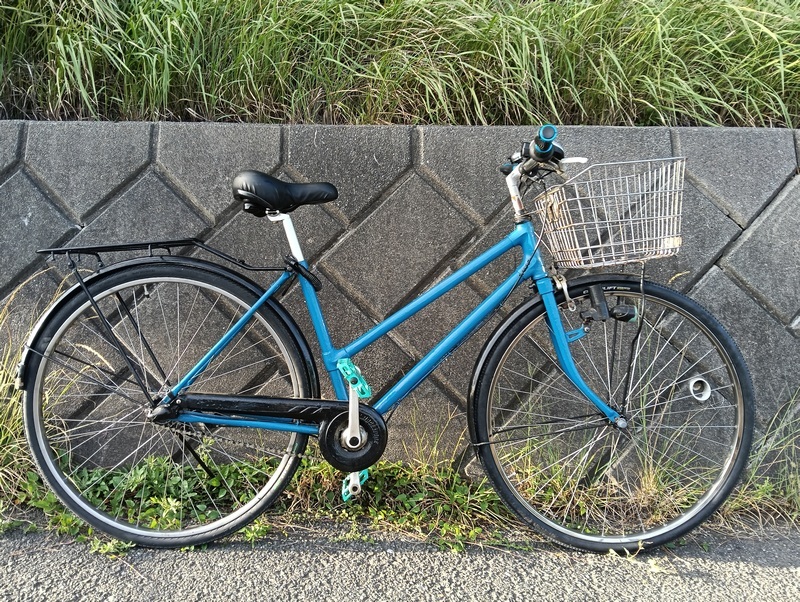

自転車メンテナンス

昨年5月に後輪タイヤとチェーン交換した自転車ですが、今回は前輪タイヤの交換になります。
ひび割れは無いのですが、一部タイヤが柔らかくなり、膨らんだ箇所を発見。バーストの予兆かもしれません。

後輪と同様、２７インチ　１／２の太めのタイヤを選択。
チューブも一度パンク修理したものなので、同時に交換しました。
※タイヤ：CST(チェンシン) C249R 27×1 1/2 W/O
※チューブ：ブリヂストンサイクル　スーパーチューブ1.2mm厚

タイヤ、チューブ交換のついでに、HUBのグリスアップも行いました。



その他メンテ項目。
・チェーン張り調整
・チェーン清掃、オイル塗布
・フレームの塗装はげ補修

グリップハンドルもゴムがひび割れしてきたので同じものを入手しました。3年もちました。




約20年経過しましたが、機嫌よく走ってくれます。
まだしばらく活躍してもらいたいと思います。

ノートPCのSSD化(2回目)

数年前に購入したDynabook EZ15/LBですが、ＯＳをWindows11に上げてからか、最近動作がずいぶん遅くなってきました。

重い腰を上げ、HDDをSSDに交換することに。


１．SSD入手
以前、別のPCをSSD交換した後、2年経過後におそらくSSDが壊れ立ち上がらなくなる経験あり。新品でしたが無名品はやはり危険です。

今回は、SSDの選定にこだわりました。

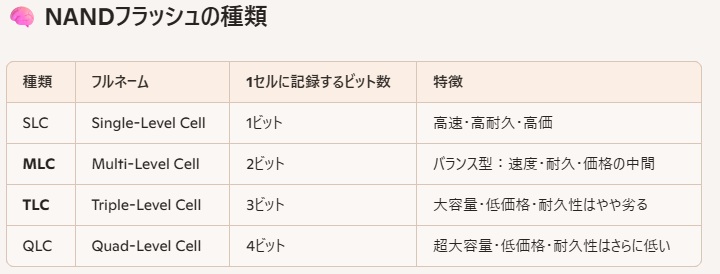

最近の新品はTLCタイプが多いですが、耐久性を重視しMLCタイプに。
※10年遅れた考え方の気もしますが

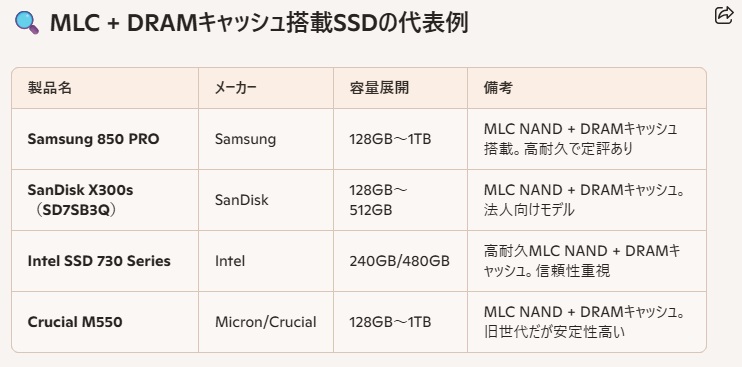

DRAMキャシュ付も貴重なようです。

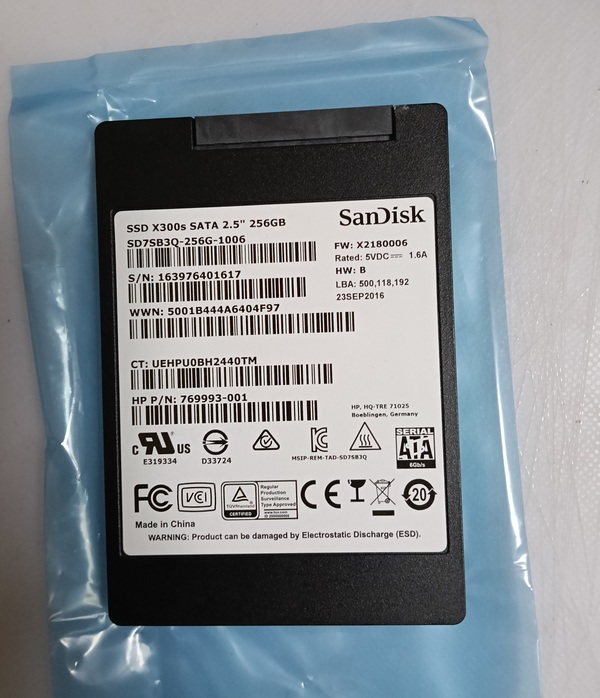

＜SD7SB3Q-256G　SanDisk製の2.5インチSATA SSD＞

１）MLC NANDを採用しているため、TLC NANDよりも書き込み耐久性が高く、
　　ビジネス用途や長期運用にも適している

２）DRAMキャッシュを搭載

程度の良い中古品を入手しました。

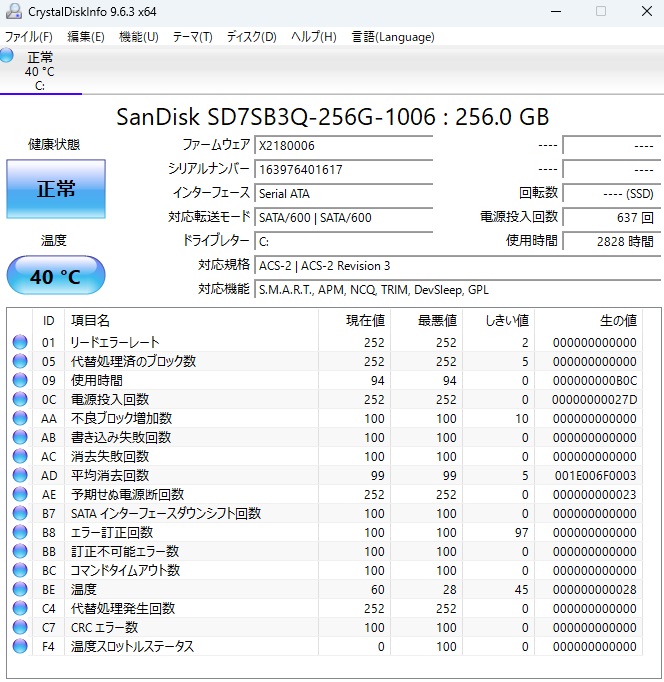

ＵＳＢ外付けケースに入れてチェック。
ＡＩに確認したところ、おそらく企業向けＰＣで２年程度普通に使われたものの可能性が高く、
書き込み容量は、まだ推測３%未満とのことで今後十分利用できそうです。



初期化された状態でしたので、ディスクの管理にてGPT形式に設定しました。



２．クローン作成
MiniTool ShadowMaker　V4.0
数年前にダウンロードしたものを使用。現在入手できるバージョンＵＰ版は、クローン作成が有償になっているようです。
起動時にバージョンＵＰするよう確認メッセージが出ますが、そのまま使います。

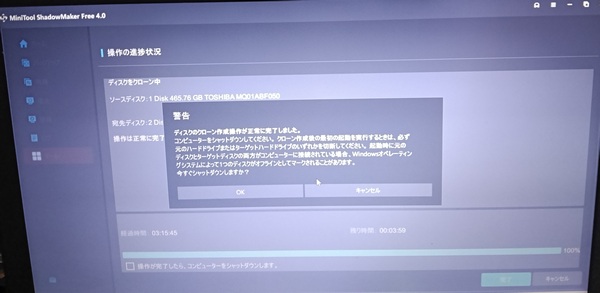

無事クローン完了
ソースディスク（元HDD）とターゲットディスク（SSD）を間違わないように注意します。
ここが一番重要です。

３．HDDからSSDに交換

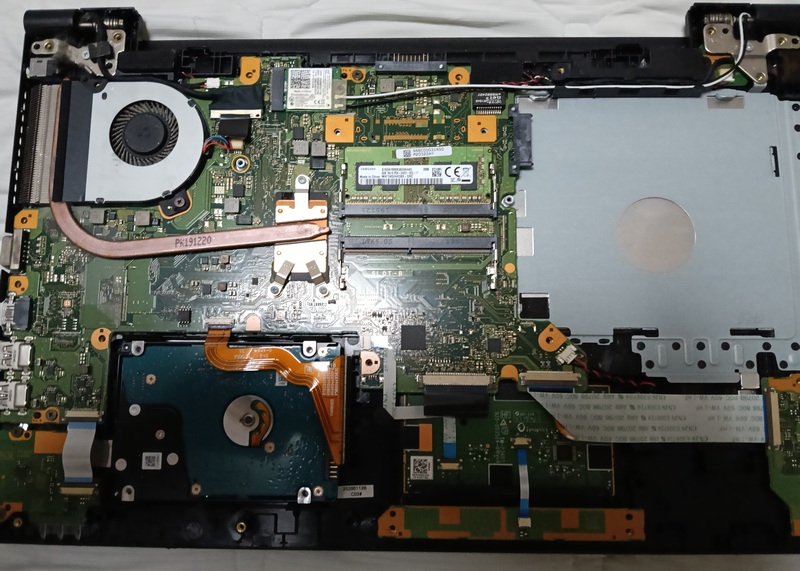

見えているネジを外すだけで、裏フタは簡単にはずせました。
ネジ穴も金属受けが埋め込まれており、さすがDynabookは保守性が高い構造です。

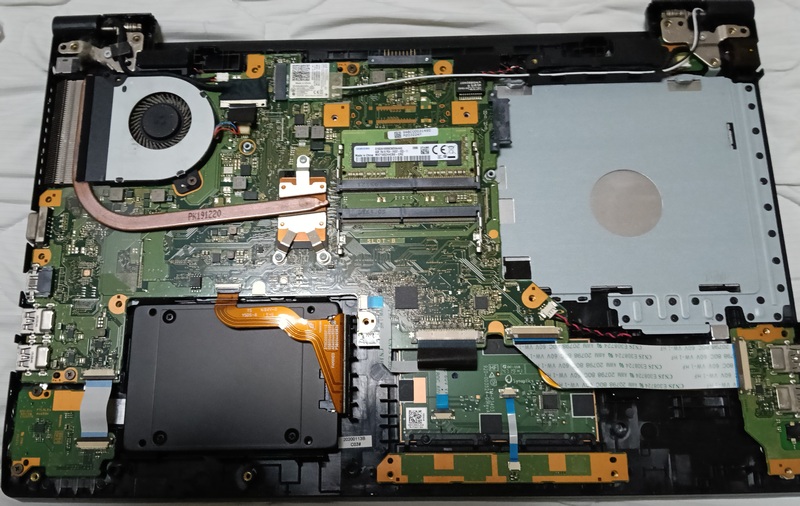

ＨＤＤを取り出し、ＳＳＤに差し替えて完了。





SSD選定で数日、クローン作成で3時間、HDD交換で30分。
無事起動し、見違えるほどサクサク快適な動作となりました。

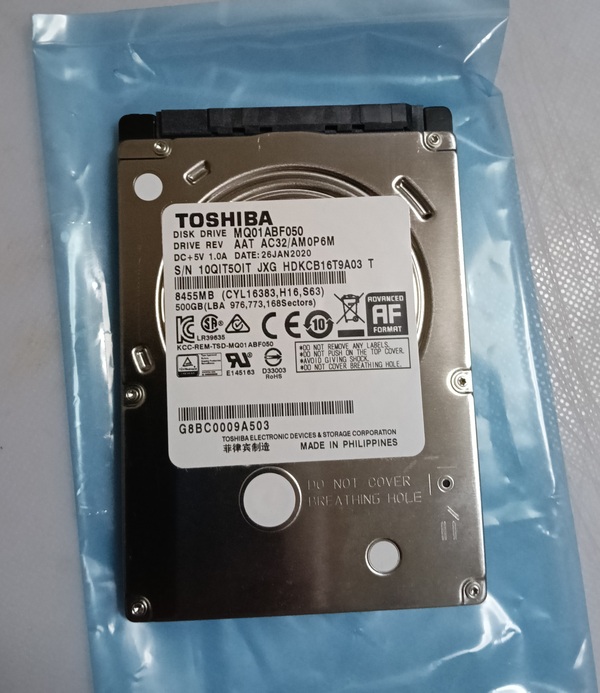

取り出したHDD。エラーも一切なく数年頑張ってくれました。
USBケースに入れてバックアップ用に、新たな道を歩んでもらうことにします。

伊勢原ツーリング

スーパーカブ５０で伊勢原まで

脇道ツーリング、大山が良く見える場所を見つけました。
PCの壁紙ゲットです。

ギター日記～Caazapa

アグスティン・バリオス＝マンゴレの名曲、Caazapaをクリアしました。

1週間でようやく最後までたどり着くことができました。
語りかけるようななメロディーがお気に入りです。

まだ譜面を見ながらですが、弾き込んで仕上げたいと思います。



お手本演奏

三浦半島サイクリング

ママチャリでゆったりサイクリング。

ここ最近、西は根府川にみかんを買いに、北は宮ヶ瀬湖に行ったり。
たまには東へと、初の三浦半島まで。





途中、稲村ケ崎より。


ソレイユの丘にて


帰りは葉山ステーションに寄り道して、葉山コロッケをお土産に買って帰りました。



車体重量はありますが、前カゴ、荷台と積載装備が標準なのがママチャリのよいところです。
道は覚えたので今度は海辺キャンプにでも行ってみるかな。
